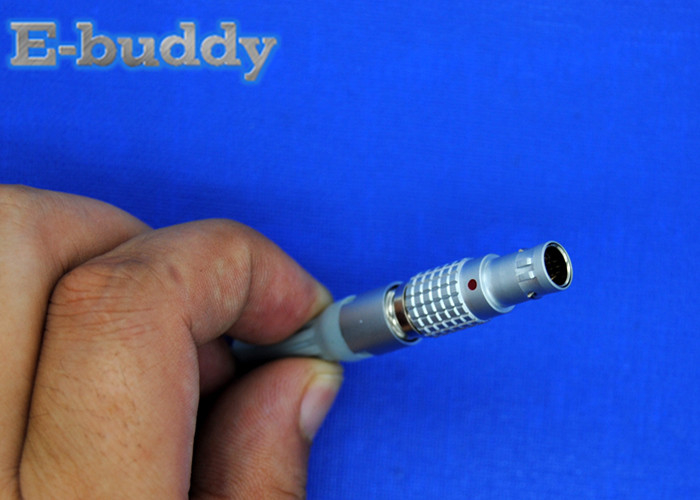

30 درجة ذكر المكونات 2pin 1b نوع لحام الليمون b سلسلة موصلات FGA.1B.302.CLAD

Lemo B سلسلة 30 درجة المكونات الذكور 2pin 1B موصلات نوع اللحيم FGA.1B.302.CLAD

• طراز القالب / الطراز: FG *: قابس مستقيم ، مجموعة كابل
• القفل: مفتاحان (ألفا = 30 ، قابس: اتصالات الذكور ، وعاء: اتصالات الإناث)
• مادة الإسكان: قشرة نحاسية (مطلية بالكروم) وجوز كوليت ، وجلبة مزلاج نحاسية مطلية بالنيكل وقطع متوسطة
• التكوين: 1B.302: 2 جهد منخفض
• نوع الاتصال: اللحيم
• Max. ماكس. Matings: 5000 التزاوج: 5000
• ضياء الاتصال: 1.3 مم (0.051 بوصة)
• قطر الجرافة: 1 مم (0.039 بوصة)
• Max. ماكس. Solid Conductor: 0.5 mm^2 (AWG 20) موصل صلب: 0.5 مم ^ 2 (AWG 20)
• Max. ماكس. Stranded Conductor: 0.5 mm^2 (AWG 20) موصل مجدولة: 0.5 مم ^ 2 (AWG 20)
• ص (حد أقصى): 3.6 م أوم
• Vtest (غلاف تلامس): 1350 فولت (تيار متردد) ، 1910 فولت (تيار مستمر)
• Vtest (جهة اتصال): 1500 فولت (تيار متردد) ، 2120 فولت (تيار مستمر)

• قم بتوصيل الكبل من خلال الجوز المرن بالترتيب ، ثم لحام سلك الكبل إلى العازل واحدًا تلو الآخر ، يرجى ملاحظة ترتيب الأسلاك
• ضع حاملة الإدخال المنقسمة على عازل الجندي ، للحفاظ على فتحة حامل الحامل المقسم المثالي مع انحناء التجميع الفرعي للعازل
• ضع الطوق على يمين موضع الكابل ، وتأكد من انحناء زميله مع فتحة حامل الإدخال المقسم
• لصق مجموعة التجميع الفرعي للعازل المقسّم الحامل في القشرة الخارجية بالترتيب ، تأكد من أن انحناء الحامل المقسوم مع فتحة القشرة الخارجية
• قم بلف الصامولة المجمعة بإحكام
• اربط الجلبة إلى الخطوة المقابلة لجوز الجوز.
