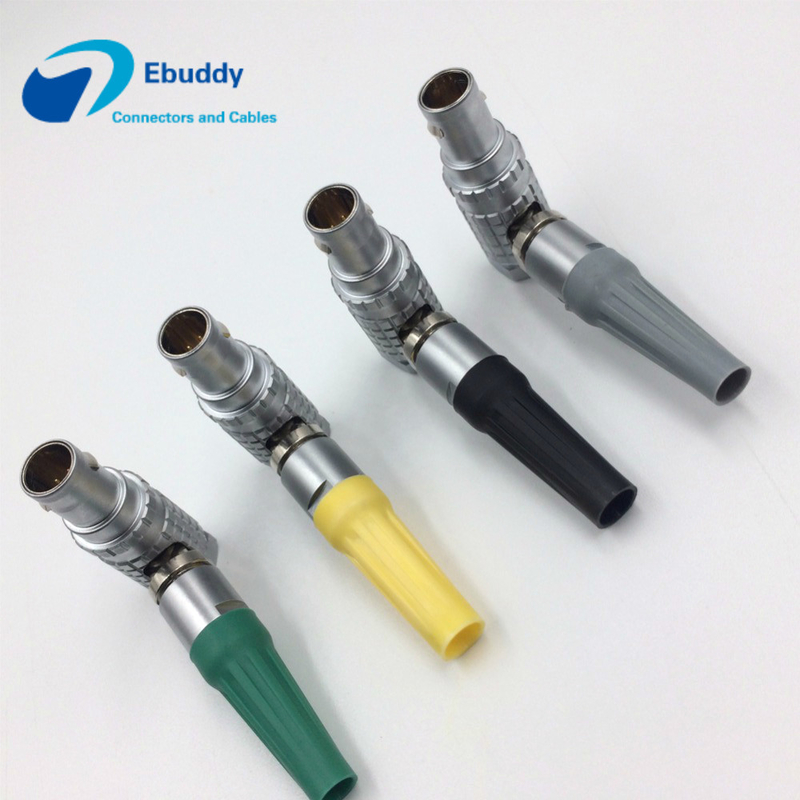

7pin odu موصل دائري بديل l المسلسلات متعددة القطب موصل كابل W20L0C-P07MCC00420S
رقم كوليت | كابل OD | |||
0 ب | نوع | الترميز | ماكس | الحد الأدنى |
د | 32 | 3.0 | 2.1 | |
د | 42 | 4.0 | 3.1 | |
د | 52 | 5.0 | 4.1 |
عملية تجميع الكابلات DIY:
1. احصل على الكبل من خلال الجوز كوليه بالترتيب ، ثم لحام سلك الكابلات إلى العازل واحدًا تلو الآخر ، يرجى ملاحظة ترتيب الأسلاك
2. ضع حامل الإدخال المقسم على العازل الجندي ، للحفاظ على فتحة رفيق حامل الإدخال المقسم مثاليًا مع انحناء التجميع الفرعي للعازل
3. وضع كوليه على يمين موضع الكابل ، تأكد من انحناء زميله مع فتحة حامل إدراج الانقسام
4. لصق مجموعة عازل الحامل المجزأة المقسمة العازلة في القشرة الخارجية بالترتيب ، تأكد من أن انحناء الحامل المقسوم مع فتحة القشرة الخارجية
5. برغي الجوز المحكم بإحكام
6. ربط الأكمام إلى الخطوة المقابلة من الجوز كوليت.
