0S 4pin الليمون كابل موصل، الليمون s سلسلة سلك موصلات FFA.0S.304.CLA

S المسلسلات 0S 4pin الذكور المكونات موصل كابل Lemo FFA.0S.304.CLA

• نمط القالب / الموديل: FFA *: قابس مستقيم ، ولفائف الكابل وجوز لتثبيت تخفيف الانحناء
• مادة الإسكان: قشرة نحاسية (مطلية بالكروم) وجوز كوليت ، وجلبة مزلاج نحاسية مطلية بالنيكل وقطع متوسطة
• التكوين: 0S.304: 4 جهد منخفض
• تصنيف Curren: 7A
• نوع الاتصال: اللحيم
• Max. ماكس. Matings: 5000 التزاوج: 5000
• ضياء الاتصال: 0.7 مم (0.028 بوصة)
• قطر الجرافة: 0.6 مم (0.024 بوصة)
• Max. ماكس. Solid Conductor: 0.25 mm^2 (AWG 24) موصل صلب: 0.25 مم ^ 2 (AWG 24)
• Max. ماكس. Stranded Conductor: 0.14 mm^2 (AWG 26) موصل مجدولة: 0.14 مم ^ 2 (AWG 26)
• ص (حد أقصى): 6.1 م
• Vtest: 1060 فولت (تيار متردد) ، 1500 فولت (تيار مستمر)

نحن نعد جميع تركيبات الكابلات لدينا:

• مهندس محترف تقييم احتياجاتك
• 100٪ اختبار قبل الشحن
• كمية صغيرة هي موضع ترحيب
• Overmold متاح

معالجة:

قبل القيام بتجميع الكبل ، هناك بعض المعلومات التي تحتاج إلى تأكيد أولاً ، مثل موصل الكبل ، الطول ، OD ، مخطط الأسلاك:

• تطبيق الكابل (نحتاج إلى معرفته من أجل الطاقة أو الإشارة ، ثم يمكننا استخدام كابل مناسب لك)
• طول الكابل ، كابل OD
• موصلات كلا الجانبين (للموصل ، يرجى إبلاغ رقم ​​الموديل أو تفاصيل المواصفات)
• طريقة اتصال سلكي (سيعمل مهندسنا على رسم مخطط اتصال يشمل جميع تفاصيل الكبل لتأكيد الحجز)

When you choose the plug, there always 2 style for your options : with sleeve or without. عند اختيار القابس ، هناك دائمًا نمطان لخياراتك: مع الأكمام أو بدونها. To make sure you have done a right chioce, please let me show you difference as followings: للتأكد من أنك فعلت شيوس الصحيح ، واسمحوا لي أن تظهر لك الفرق على النحو التالي:

فرق:

رقم الموديل :

بدون كم: FGG.0B.304.CLAD52

مع سليفر: FGG.0B.304.CLAD52Z ، Z الوقوف كم

مميزات :

• مع الجلبة: يمكن للجلبة تخفيف بعض الضرر للكابل عند العمل
• بدون كم: يمكن لهذه البنية أن تقصر طول كلا الموصلات ، على سبيل المثال ، إذا كنت تحتاج فقط إلى كابل بطول 6 سم - 10 سم ، تحتاج إلى استخدام هذا النمط ، يمكن أن يكون أكثر مرونة وأسهل للقيام بتجميع الكبل.

يرجى الاطلاع على أحد الكابلات المخصصة لدينا (طوله 8 سم من Lemo 2pin إلى FGJ 6pin لنظام كاميرا RED):

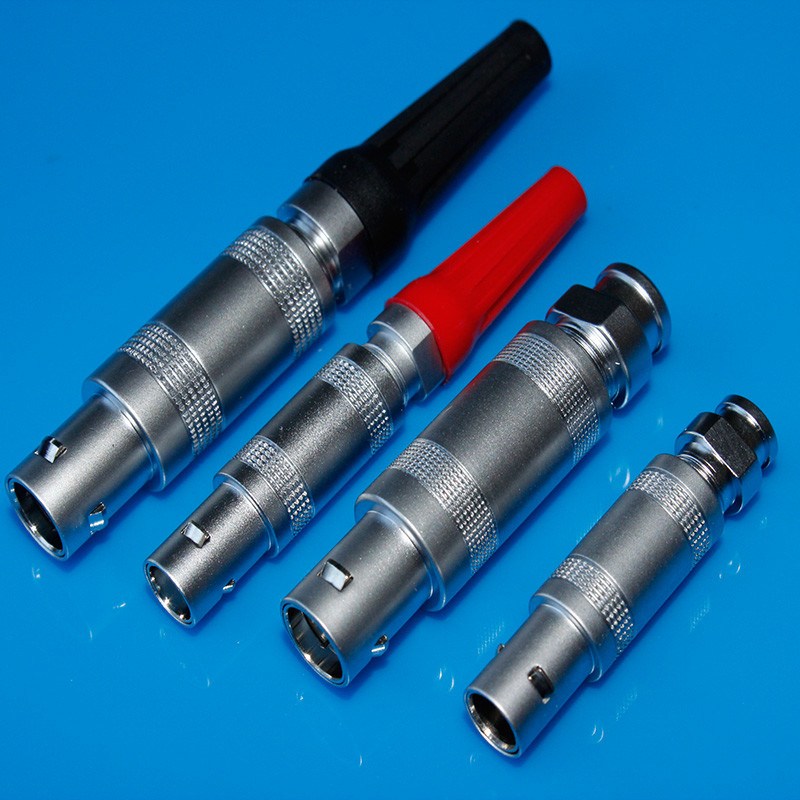

بناء : فقط اختلاف بسيط في ذيل الموصل ، لا يوجد اختلاف كبير في الوظائف ، يرجى الاطلاع على الصور المرفقة:

بدون نمط الأكمام:

مع نمط الأكمام:
